Virtamuuntaja

Ammattimainen virtamuuntajien valmistaja Kiinassa

Sunbow Group on erikoistunut uudentyyppisten amorfisten, nanokiteisten, piiteräslevyjen ja muiden magneettisten materiaalien ja niihin liittyvien tuotteiden suunnitteluun, kehittämiseen ja tuotantoon. Yrityksen päätuotteita ovat erilaiset amorfiset, nanokiteiset nauhat ja korkea- ja pienjännitevirtamuuntajien ytimet, tarkkuusvirtamuuntajien ytimet, yhteismuotoiset induktorisydämet, PFC-induktorisydämet, suurtaajuiset tehomuuntajasydämet ja niihin liittyvät laitteet.

Räätälöidyt ratkaisut

Olemme suunnitteluvetoisen lähestymistavan eturintamassa haastavien ja räätälöityjen ratkaisujen toimittamisessa magneettisille ytimille tai komponenteille tuotantoa varten. Olipa tarpeesi yksinkertainen tai monimutkainen, voimme kehittää ratkaisun tavoitteidesi saavuttamiseksi. Omien asiantuntijoiden kanssa voimme suunnitella, kehittää ja testata prototyyppejä, jotka täyttävät sovelluksesi suorituskyky- ja ympäristövaatimukset.

Kehittyneet laitteet

Yrityksellä on kehittyneet laitteet, kuten laajamittaiset tyhjiösulatusuunit, paineruiskutushihnat, erilaiset magneettihehkutusuunit sekä tiivis yhteistyö kotimaisten tieteellisten tutkimuslaitosten ja yliopistojen kanssa, mikä varmistaa yhtiön T&K-kyvyn ja tuotteiden laadun.

Täydelliset pätevyydet

Tällä hetkellä yrityksellä on kaksi tuotantopohjaa, joissa on useita patentoituja tekniikoita, ja se on läpäissyt ISO9001, IATF16949 laatujärjestelmän sertifioinnin. Kaikki tuotteet ovat läpäisseet ROHS-, SGS- ja muut ympäristönsuojelusertifikaatit.

Laaja valikoima sovelluksia

Yritys palvelee pääasiassa uusien energia-ajoneuvojen, aurinkosähkön, tuulivoiman, älykkään kodinkoneiden, älymittareiden, langattoman latauksen ja erilaisten teholähteiden, invertterien, suodatininduktorien ja suojamateriaalien aloja kansallisesti strategisesti kehittyvillä teollisuudenaloilla.

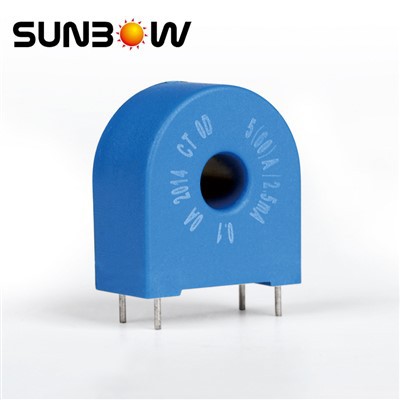

Virtamuuntajan esittely

Virtamuuntaja (CT) on muuntaja, jota käytetään vähentämään tai kertomaan vaihtovirtaa (AC). Se tuottaa toisiopiirissään virran, joka on verrannollinen ensiöpuolen virtaan. Virtamuuntajat yhdessä jännite- tai potentiaalimuuntajien kanssa ovat instrumenttimuuntajia. Laitemuuntajat skaalaavat suuret jännitteen tai virran arvot pieniin standardoituihin arvoihin, joita on helppo käsitellä mittauslaitteissa ja suojareleissä. Instrumenttimuuntajat eristävät mittaus- tai suojapiirit ensiöjärjestelmän korkeasta jännitteestä. Virtamuuntaja tarjoaa toisiovirran, joka on tarkasti verrannollinen sen ensiövirtaan. Virtamuuntaja kuormittaa mitätöntä ensiöpiiriä. Virtamuuntajat ovat sähköjärjestelmän virran tunnistavia yksiköitä, joita käytetään tuotantoasemilla, sähköasemilla sekä teollisessa ja kaupallisessa sähkönjakelussa.

Virtamuuntajien edut

Turvallisuuseristys
CT:t tarjoavat sähköisen eristyksen ensiöpiirin (suurvirran puoli) ja toisiopiirin (pienivirran puoli) välillä. Tämä eristys lisää turvallisuutta estämällä suuria virtoja pääsemästä mittaus- ja valvontalaitteisiin.

Laaja valikoima sovelluksia Monipuolisuus
Virtamuuntajat soveltuvat monenlaisiin sovelluksiin sähkölaitteiden suojaamisesta teollisuusprosessien tehonkulutuksen valvontaan ja uusiutuvan energian järjestelmiin.

Tarkkuus Korkea tarkkuus

Virtamuuntajat tunnetaan poikkeuksellisesta tarkkuudestaan virran mittauksessa. Ne tarjoavat luotettavat ja tarkat lukemat myös vaihtelevissa kuormitusolosuhteissa.

Luotettavuus & Kestävyys

CT:t ovat kestäviä ja suunniteltu pitkäaikaiseen käyttöön. Ne kestävät ankarat ympäristöolosuhteet ja tarjoavat edelleen tarkkoja mittauksia.

Helppo asennus Yksinkertaisuus

Virtamuuntajat ovat suhteellisen helppoja asentaa ja huoltaa, joten ne ovat laajan käyttäjien saatavilla.

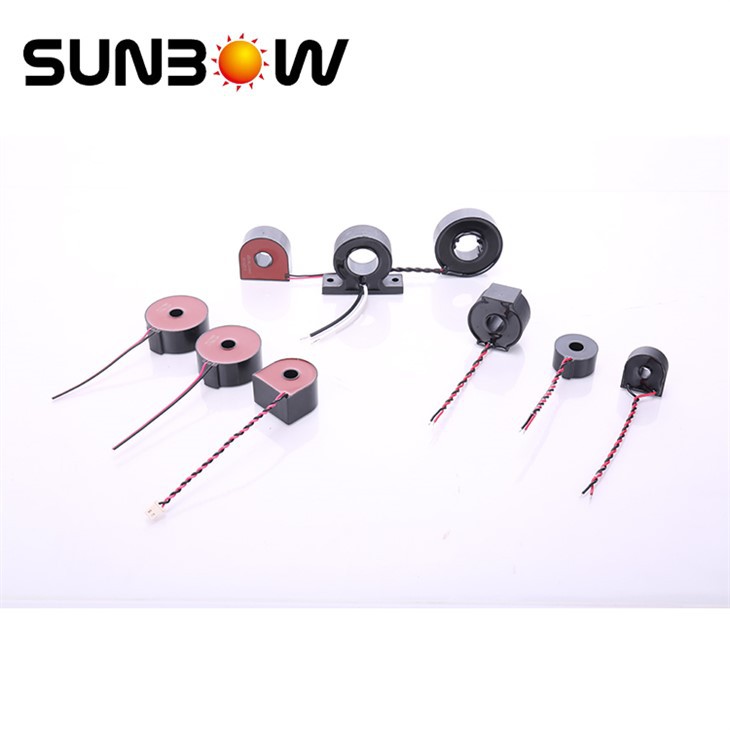

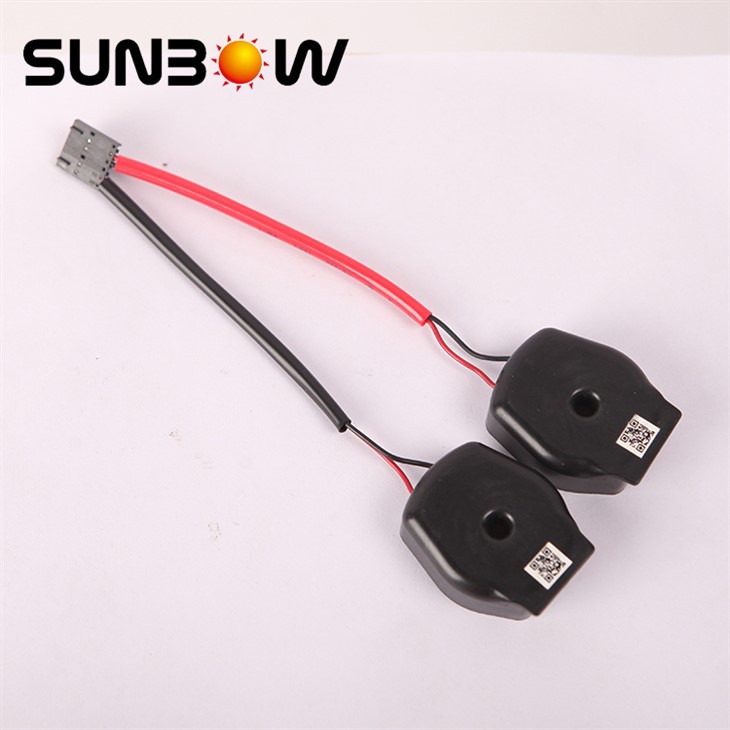

Current Transformer for Electricity Meter

Virtamuuntajien rakentaminen

Virtamuuntajan ydin on rakennettu silikoniteräksestä laminoidulla. Korkean tarkkuuden saavuttamiseksi ytimien valmistukseen käytetään Permalloyta tai Mumetalia. Virtamuuntajien ensiökäämissä on mitattava virta ja se on kytketty päävirtapiiriin. Muuntajan toisiokäämeissä on mitattavaan virtaan verrannollinen virta ja se on kytketty mittarien tai instrumenttien virtakäämiin.
Ensiö- ja toisiokäämit on eristetty ytimistä ja toisistaan. Ensiökäämi on yksikierroskäämi (kutsutaan myös tangon ensiökäämiksi) ja kuljettaa täyden kuormitusvirran. Muuntajien toisiokäämissä on suuri määrä kierroksia.
Ensiövirran ja toisiovirran suhde tunnetaan piirin virtamuuntajasuhteena. Muuntajan virtasuhde on yleensä korkea. Toisiovirran nimellisarvot ovat luokkaa 5A, 1A ja 0.1A. Nykyiset ensisijaiset arvot vaihtelevat välillä 10A - 3000A tai enemmän.
Virtamuuntajan toimintaperiaate on hieman erilainen kuin tehomuuntajan. Virtamuuntajassa kuorman impedanssi tai kuormitus toisiolle on hieman poikennut tehomuuntajista. Siten virtamuuntaja toimii toisiopiirin olosuhteissa.

Virtamuuntajien tärkeimmät parametrit

Kun valitset virtamuuntajaa tiettyyn sovellukseen, on otettava huomioon useita tärkeitä parametreja:

Tarkkuusluokka

Tämä osoittaa virheasteen muuntajan lähdössä. Eri sovellukset vaativat erilaista tarkkuutta.

Nimellinen ensisijainen virta

Tämä viittaa virran nimellisarvoon, jota muuntaja on suunniteltu mittaamaan.

Rahoitusluokitus

Virtamuuntajan kuorma kuvaa toisiopiirin kokonaisimpedanssia VA:ssa (Volt-Ampere), jonka CT voisi syöttää nimellisvirralla ja tarkkuudella.

Kolme tyyppiä virtamuuntajia

Ikkunavirtamuuntajat
Ikkunavirtamuuntaja on muuntaja, joka koostuu sydämen ympärille kääritystä toisiokäämistä ja sydämessä olevan aukon kautta lähetettävästä ensiökäämistä. Kun toisio on kierretty sydämen ympärille, kokoonpano asetetaan muottiin ja muuntajan ympärille ruiskutetaan eristemateriaalia. Hanat vedetään ulos käämityksestä. Sähköjohto kulkee ikkunan läpi ja toimii ensisijaisena. Tätä valmistunutta kokoonpanoa kutsutaan ikkunavirtamuuntajaksi.

Baarivirtamuuntajat
Tankovirtamuuntaja on erityinen ikkunavirtamuuntaja, jossa on kiinteä tanko pysyvästi ikkunan läpi. Tankovirtamuuntaja kestää raskaan ylivirran rasituksia. Jotta vältetään magneettiset jännitykset, jotka voivat tuhota väylän ja vahingoittaa muuntajaa, on huolehdittava näiden muuntajien oikeasta asennuksesta vierekkäisiin johtimiin. Tämän tyyppisiä muuntajia löytyy tyypillisesti asennuksista, joissa potentiaali on 25 kV tai vähemmän.

Haavavirtamuuntajat
Kierretty virtamuuntaja on muuntaja, jossa on erilliset ensiö- ja toisiokäämit, jotka on kiedottu laminoidun sydämen ympärille. Kierretty virtamuuntaja on suunniteltu siten, että ensiökäämiö koostuu yhdestä tai useammasta suuren poikkileikkauksen johdosta, joka on kytketty sarjaan mitattavan piirin kanssa. Tällainen virtamuuntaja sijaitsee sähköasemien suurjännitepuolella ja sisältää ensiöjohtimen, joka kuljettaa virtaa, ja käämityn virtamuuntajan lähtövirtaa varten.

Virtamuuntajien toiminnot

Virtamuuntajan päätehtävä on muuntaa vaihtovirtapiirin suuri virta tietyksi osaksi pienestä virrasta (kiinalainen standardi on 5 ampeeria) mittausta ja releen suojausta varten.
Sähköntuotanto-, muunnos-, siirto- ja jakeluprosessissa eri sähkölaitteiden vuoksi virta on yleensä kymmenistä ampeerista kymmeniin tuhansiin turvallisia, ja näihin piireihin voi liittyä myös korkea jännite. Siksi näiden linjojen piirien valvomiseksi ja mittaamiseksi, samalla kun puututaan suurien jännitteiden ja suurten virtojen aiheuttamiin vaaroihin, tarvitaan tällä hetkellä virtamuuntajia. Sähköasentajan puristinmittari, joka on vaihtovirran mittaamiseen käytettävä laite, jonka puristin on läpivientivirtamuuntaja.

Mikä on virtamuuntaja ja potentiaalimuuntaja

Virtamuuntaja

Virtamuuntajat, jotka tunnetaan myös nimellä CT, ovat laitteita, jotka mittaavat vaihtovirtaa. Niitä käytetään laajalti suurten virtojen mittaamiseen.
Virtamuuntaja olennaisesti alentaa (askelee) korkean virran alemmalle, turvallisemmalle tasolle, jota voit hallita oikein. Se alentaa mitattavaa virtaa, jotta voit mitata sen keskimääräisellä ampeerimittarilla.
Toiminnot:
●Suurien ensiövirtojen muuntaminen pieneksi 1A/5A virraksi
● Virran tuottaminen mittauslaitteen kelalle ja suojareleelle
●Se erottaa ensiöjännitteen toisiojännitteestä.
Ominaisuudet:
●Soittimen virtakäämin resistanssi, johon CT:n toisiokäämi on kytketty, on pieni. CT-muuntaja toimii tilassa, joka on lähellä oikosulkua normaaleissa olosuhteissa
●Ensiökäämi asennetaan sarjaan virrassa.

Mahdolliset muuntajat

Toisaalta potentiaaliset muuntajat, jotka tunnetaan myös nimellä jännitemuuntajat, mittaavat virtalähteen osan. Kun virtamuuntaja mittaa virtaa, potentiaalimuuntaja mittaa jännitettä. Suurin osa amerikkalaisista kodeista käyttää erilaisia jännitteitä eri tarkoituksiin.
Toiminnot:
●Se mittaa ja pienentää korkean jännitteen arvot pienemmiksi arvoiksi
●Jännitemuuntajat muuntavat korkean jännitteen suhteellisesti 100 V:n tai pienemmäksi toisiojännitteeksi, mikä helpottaa suoja- ja mittauslaitteiden/laitteiden käyttöä.
●Eristää korkea jännite sähköasentajilta käyttämällä PT:tä.

Ero virtamuuntajien ja potentiaalisten muuntajien välillä

●Toiminto:Yksi suurimmista eroista CT- ja PT-muuntajien välillä on niiden toiminnot. Toisaalta virtamuuntaja vähentää korkean virran turvallisemmalle ja hallittavammalle tasolle, jota voit mitata. Se muuntaa suuret ensiövirrat pieniksi 1A/5A virroiksi, jotka voidaan mitata ampeerimittarilla. Toisaalta potentiaali (jännitemuuntaja) mittaa ja pienentää korkeat jännitearvot pienemmiksi arvoiksi. Se muuntaa korkean jännitteen tavalliseksi toisiojännitteeksi 100 V tai sitä alhaisemmaksi.
●Tyypit:Virtamuuntaja on jaettu kahteen tyyppiin, mukaan lukien kierretty ja suljettu sydän. Potentiaalimuuntaja on myös jaettu kahteen kategoriaan (tyyppeihin), mukaan lukien sähkömagneettinen ja kondensaattorijännite.

Virtamuuntajien sovellukset

Mittaus
Virtamuuntajat auttavat mittaamaan suurjännite- ja suurvirtapiirejä muuttamalla ne hallittaville tasoille. Tämä mahdollistaa sähkövirran turvallisen seurannan ja ohjauksen, mikä edistää verkon tehokasta toimintaa.

Kuormituksen tasapainoittaminen
CT:itä voidaan käyttää myös tehokertoimen korjausjärjestelmissä. Mittaamalla kuormavirran tarkasti ne auttavat tasapainottamaan kuormitusta eri vaiheiden välillä, mikä parantaa järjestelmän tehokkuutta.

Suojaus
Sähköjärjestelmissä suojareleet varmistavat turvallisuuden katkaisemalla virtapiirit vikatilanteen ilmaantuessa. CT:t tarjoavat tarvittavat tulosignaalit näille releille, jotta ne voivat suorittaa työnsä tehokkaasti.

Mitä eri materiaaleja käytetään virtamuuntajissa

Virtamuuntajissa käytetään erilaisia materiaaleja. Seuraavassa on joitain niistä, joita löytyy yleisesti.

Amorfinen teräs

Tämä suosittu valinta mahdollistaa täydellisten magneettisydämien luomisen muuntajaan. Ohuita metalliteippejä käytetään yhdessä vähentämään pyörrevirtoja. Tämä on hyvä ja tehokas vaihtoehto, jota käytetään nykyajan virtamuuntajissa.

Kiinteä rautaydin

Nämä ytimet ovat hyviä, jos haluat lisätä magneettivuoa säilyttäen samalla magneettikentän lisäämättä rautaa. Sitä käytetään erilaisissa muuntajissa; niitä ei kuitenkaan suositella vaihtovirtalaitteissa käytettäville.

Nanokiteinen muuntajaydin

Nanokiteinen muuntajan ydin on yksi sopivimmista materiaaleista, joita voidaan käyttää virtamuuntajaksi. Tämä ydin on valmistettu yhdestä tai useammasta nanoarvoisesta materiaalista. Ne ovat erinomaisia virtamuuntajille, koska ne ovat fantastisia etuja, joita voit saavuttaa tällä materiaalilla.

Virtamuuntajan suunnittelu- ja valmistusprosessi

Suunnittelu ja suunnittelu
Ensimmäinen askel on yksityiskohtainen suunnittelu- ja suunnittelusuunnitelma. Tähän sisältyy eritelmien, kuten nimellisvirran, tarkkuusluokan, kuormituksen, eristysvaatimusten ja fyysisten mittojen määrittäminen. Suunnittelu sisältää myös ydinmateriaalin, kierrossuhteen, käämikokoonpanon ja kotelon suunnittelun.
Materiaalin hankinta
Kun suunnittelu on valmis, hankitaan tarvittavat materiaalit. Tämä sisältää ydinmateriaalin, eristysmateriaalien, käämityslangan, holkkien, liittimien ja muiden CT:tä varten tarvittavien komponenttien hankinnan.

Ydinvalmistus
CT:n ydin on tyypillisesti valmistettu korkealaatuisista piiteräslaminaatioista. Laminaatiot leikataan ja pinotaan niin, että ne muodostavat suunnittelussa määritellyn ytimen muodon. Pinottu ydin puristetaan ja eristetään ydinhäviöiden minimoimiseksi ja magneettisten ominaisuuksien parantamiseksi.

Kääntyvä
Ensiö- ja toisiokäämit valmistetaan eristetystä kupari- tai alumiinilangasta. Käämilanka kierretään varovasti sydämen ympärille määritettyä kiertosuhdetta ja konfiguraatiota noudattaen. Käämien ja kerrosten väliin levitetään eristysmateriaaleja, kuten eristenauhaa tai lakkaa, jotta varmistetaan asianmukainen eristys ja estetään oikosulku.

Kokoonpano
Käämitetty sydän kootaan sitten muiden komponenttien, kuten holkkien ja liittimien, kanssa. Holkit tarjoavat sähköiset liitännät ensiö- ja toisiokäämeille, ja liittimet mahdollistavat ulkoiset liitännät CT:hen. Kokoonpano on asennettu turvallisesti koteloon tai koteloon, joka on suunniteltu tarjoamaan mekaanista suojaa ja ympäristötiivistä.

Eristys ja kyllästys
CT:lle tehdään eristystestit, jotta varmistetaan asianmukainen sähköeristys käämien ja komponenttien välillä. Eristysmateriaaleja, kuten epoksihartsia tai öljyä, voidaan käyttää CT:n kyllästämiseen eristyksen parantamiseksi ja lämpösuorituskyvyn parantamiseksi.

Testaus ja kalibrointi
Valmistuksen jälkeen CT käy läpi sarjan testejä sen suorituskyvyn ja tarkkuuden varmistamiseksi. Tämä sisältää suhdetestit, rasitustestit, tarkkuustestit, eristystestit ja muut asiaankuuluvien standardien määrittelemät sähkötestit. CT voidaan myös kalibroida tarkkojen mittaus- ja suojausominaisuuksien varmistamiseksi.

Laadunvalvonta ja vaatimustenmukaisuus
Koko valmistusprosessin ajan toteutetaan tiukkoja laadunvalvontatoimenpiteitä sen varmistamiseksi, että CT täyttää määritellyt suunnitteluvaatimukset ja asiaankuuluvat standardit ja määräykset. Tämä sisältää tarkastukset, dokumentoinnin ja laadunhallintajärjestelmien noudattamisen.

Pakkaus ja toimitus
Kun CT on läpäissyt kaikki testit ja laatutarkastukset, se pakataan huolellisesti suojaamaan sitä kuljetuksen aikana. Asianmukaiset merkinnät ja asiakirjat valmistetaan, ja CT lähetetään määrättyyn paikkaan.

Meidän sertifikaatit

Kaikki tuotteet ovat läpäisseet ROHS-, SGS- ja muut ympäristönsuojelusertifikaatit.

productcate-749-300

Testauslaitteistomme

productcate-666-357 productcate-665-357

Virtamuuntajan yleinen ongelma

K: Mikä on virtamuuntaja? Ja milloin sitä käytetään?

V: Sähkövirran voimakkuuden mittaus on hyvä tapa hallita laitteiden sähkönkulutusta rakennuksessa, teollisuusalueella, käytössä, varastossa. Virrankulutuksen esiintyminen, virran taso ampeereissa ovat aktiivisuuden indikaattoreita. Virran tasosta voidaan päätellä esim. koneen toimintataso (valmiustilassa tai toimintatilaa alennettu, normaali, voimakas). Hotellissa tämän avulla voidaan päätellä henkilön läsnäolo tai tyhjä huone, jonka sähkölaitteet ovat edelleen käytössä. Rakennuksessa tämä mahdollistaa (sähkö)aktiivisuuden tason tunnistamisen vyöhykkeittäin. Jos kommunikoivan sähkömittarin sijoitus mahdollistaa toisaalta virran mittaamisen, mutta myös tehon ja erityisesti kulutetun energian talteenoton, on monia tapauksia, joissa sähkömittarin budjetti ja/tai asennuksen monimutkaisuus on ei perusteltua.

K: Miten virtamuuntajaa (ct) käytetään mittauksessa?

V: Virtamuuntaja (CT) on eräänlainen instrumenttimuuntaja, jota käytetään mittaamaan sähköpiirin vaihtovirtaa. Se koostuu ensiökäämistä, joka on johdin, joka kuljettaa virran mitattavaan piiriin, ja toisiokäämistä (tai useammasta kuin yhdestä), joka liitetään mittariin tai muuhun instrumenttiin. Toisiokäämin virta on verrannollinen ensiökäämin virtaan. Virtamuuntajassa, kuten kaikissa muissakin sähkömuuntajissa, on pääkäämi, jossa on yksi kierros (johdin), sydän ja toisiokäämi; Fysikaaliset periaatteet ovat samat kuin jännitemuuntajalla. Suuri vaihtovirta, joka on liian voimakas mittarille, virtaa primäärikäämin läpi ja tuottaa magneettikentän sydämessä, jonka jälkeen syntyy matala virta toisiokäämässä sydämessä olevan magneettikentän kautta todellisen sähkövirran mittaamiseksi turvallisesti. .

K: Mikä on virtamuuntajan rakenne?

V: Virtamuuntajat koostuvat pohjimmiltaan kolmesta osasta: magneettisesta rautasydämestä, tähän ytimeen käämitystä ensiökäämästä ja toisiokäämistä, joka on kierretty tähän ensiökäämiin vastakkaiseen suuntaan. Ensiökäämin läpi kulkeva virta luo magneettivuon magneettiseen rautasydämeen. Tämä sydämessä oleva magneettivuo aiheuttaa jännitteen indusoitumisen toisiokäämiin. Toisiokäämin rinnan kytketty mittalaite saa aikaan magneettivuon magneettiseen rautasydämeen vastakkaiseen suuntaan, koska toisiopiirin läpi kulkeva virta on käämityksen suuntaa vastakkainen. Tämä magneettivuo tasapainottaa ensiökäämin läpi kulkevan virran synnyttämää magneettista vuota. Tästä syystä virtamuuntajien toisiopäät on oikosuljettava mittalaitteella tai kuormalla. Muuten magneettivuo vastakkaiseen suuntaan ei tapahdu ja koska vuo ei ole tasapainossa, magneettinen rautasydän voi lämmetä ja epäonnistua. Lisäksi tämä tilanne aiheuttaa vaaran käyttäjille, koska se lisää jännitettä toisiopäissä.

K: Mihin virtamuuntajaa käytetään?

V: Virtamuuntajaa käytetään mittaamaan linjan läpi kulkevaa suurta virtaa ja myös eristyslaitteena tehopiirien ja mittauslaitteiden välillä.

K: Mitä eroa on jännitemuuntajalla ja virtamuuntajalla?

V: Jännitemuuntaja mittaa korkeaa jännitettä ja on kytketty rinnan linjan yli. Virtamuuntaja mittaa suurta virtaa ja se on kytketty sarjaan mitattavan johdon kanssa.

K: Miksi virtamuuntajaa kutsutaan porrasmuuntajaksi?

V: Virtamuuntaja muuntaa ensiöpuolen korkean virran toisiokäämin matalaksi virraksi. Muuntaja lisää toisiopuolen jännitettä vähentämällä toisiokäämien läpi kulkevaa virtaa.

K: Miksi virtamuuntajaa ei pidä pitää auki?

V: Magneettipiirissä magnetomotorinen voima (MMF) on voima, joka vastaa magneettivuon muodostumisesta ja liikkeestä. Kun virta kulkee ensiökäämien läpi, ensiöpuolelle luotu MMF on N1 ✕ I1 (ampeerikierrosta).
Ensisijaisella puolella tuotettu MMF johtaa magneettivuon tuotantoon, joka virtaa ytimen läpi ja tuottaa MMF:ää ja magneettivuon tuotantoa toissijaisella puolella. Toissijaisen puolen rahamarkkinarahasto on tyypillisesti tasapainotettu ensisijaisen puolen rahamarkkinarahastolla. Kun kuorma kytketään toisiokäämiin, virta alkaa virrata käämissä muodostaen oman magneettivuon, joka kytkeytyy ensiökäämiin. Esimerkiksi toisiokäämin läpi kulkeva virta kasvaa, jos toisiopuolelle kytkettyä kuormaa vähennetään. Tämä lisää vuota toissijaisella puolella, mikä lisää ensiöpuolen nettovirtaa keskinäisen induktion kautta. Tästä syystä magneettivuo ensisijaisella ja toissijaisella puolella pysyy samana.
Jos virtamuuntajan toisiopuoli jätetään auki, toisiokäämien läpi kulkevasta virrasta tulee nolla; näin ollen toisiokäämissä tuotetusta rahamarkkinarahastosta, joka yleensä tasapainottaa ensiökäämissä tuotettua rahamarkkinarahastoa, tulee nolla. Koska vasta-rahamarkkinarahastoa ei ole, vastustamaton ensisijainen rahamarkkinarahasto tuottaa erittäin suuren virtauksen ytimessä, mikä johtaa:
Liialliset ydinhäviöt. Ydinhäviö on energiahäviö ytimessä, joka aiheutuu vaihtuvasta magneettivuosta. Epävakaa magneettikenttä tuhoaa lopulta ydinmateriaalin toiminnan.
Patterin lämmitys yli sen rajan.
Käämin eristyksen vaurioituminen.
Myös suuri toisiojännite voi toimia turvallisuusriskinä käyttäjille. Tästä syystä on yleinen käytäntö maadoittaa toisiopuoli, jotta vältetään käyttäjälle aiheutuva sähköiskun vaara.

K: Kuinka yksivaiheiset ja monivaiheiset virtamuuntajat (CT:t) toimivat?

V: Donut-muotoiset yksivaiheiset instrumenttimuuntajat ja 3+reikälohko-monivaiheiset instrumenttimuuntajat voidaan asentaa pysyväksi osaksi virransyöttöjärjestelmää tai "kiinnitettäväksi" malliksi tilapäistä valvontaa varten. Toisiovirtaa (yleensä paljon pienempi kuin ensiövirta) voidaan valvoa tai käyttää "vikaturvallisena" ilmaisimena järjestelmän sammuttamiseksi yli- tai alivirtatilanteen aikana.

K: Mitä ominaisuuksia virtamuuntajilla on?

V: ●Yksivaiheiset ja monivaiheiset CT:t, jotka on suunniteltu ja valmistettu asiakkaan vaatimusten mukaisesti.
● Haavan suhde (ensisijainen ja toissijainen suhde).
● Ennustettavat ominaisuudet - ylikuormitukset ja oikosulut.

K: Mitä eroa on CT:n ja PT:n välillä?

V: CT muuttaa korkean virran arvon matalaksi, kun taas PT muuttaa korkean jännitteen arvon matalaksi.

K: Onko virtamuuntaja porrasmuuntaja?

V: Periaatteessa CT on porrasmuuntaja.

K: Miksi CT on kytketty sarjaan?

V: CT on kytketty sarjaan johdon kautta linjavirran muuttamiseksi tyypilliseen 1/5 ampeeriin, joka sopii mittarille, muuten rele. Näitä muuntajia käytetään laskemaan valtava virta, joka virtaa johtimessa.

K: Mikä on CT-suhde?

V: Se on ensiövirran i/p suhde toisiovirtaan o/p täydellä kuormalla.

K: Miksi CT:tä käytetään sähköasemalla?

V: Tätä muuntajaa käytetään mittaus- ja suojaustarkoituksiin sähköasemalla. Näin ollen tässä on kyse virtamuuntajan yleiskatsauksesta, joka sisältää sen määritelmän, toimintaperiaatteen, rakenteen, eri tyypit, virheet ja sovellukset.

K: Mikä on virtamuuntajan toimintaperiaate?

V: Virtamuuntaja on anturi, jota käytetään mittaamaan verkon virtaa. Virtamuuntajan toimintaperiaate perustuu sähkömagneettisen induktion lakiin, eli kun sähkövirta kulkee johdon läpi, syntyy magneettikenttä. Virtamuuntaja kuljettaa testattavan johtimen kelan läpi, ja kelan rautasydän on kytketty toisiokäämiin. Kun virta kulkee testattavan johtimen läpi, se luo sydämeen magneettikentän, joka välittyy sydämen ja toisiokäämin kautta.
Toisiokäämin sähkömagneettinen induktio tuottaa toisiojännitteen, joka on verrannollinen mitattavan johtimen virtaan. Yleensä toisiokäämissä on pistokemuuntajasuhde, jonka kautta toisiojännite voidaan alentaa jännitearvoon turvallisella alueella ja siirtää sitten mittauslaitteeseen mittaussignaalina.
Koska virtamuuntaja indusoi vain virran toisiokäämiin eikä ole suoraan kytkettynä testattavaan johtoon, virtamuuntaja voi tarjota kosketuksettoman menetelmän virran mittaamiseen samalla kun se suojaa käyttäjää ja mittauslaitteita. Siksi virtamuuntajia käytetään laajalti sähköjärjestelmissä virran mittaamiseen, sähköverkon tilan ja toiminnan valvontaan sekä teholaitteiden suojaamiseen.

K: Mitä eroa on CT:n ja tavallisen muuntajan välillä?

V: Yhteenvetona, suurin ero on se, että CT on erityisesti suunniteltu mittaamaan virtaa, kun taas muuntajaa käytetään sähköenergian siirtämiseen piirien välillä. Suurin ero on virransiirtokyky.

K: Milloin TT:tä tulee käyttää?

V: CT-skannauksia voidaan käyttää taudin tai vamman tunnistamiseen kehon eri alueilla. Esimerkiksi TT:stä on tullut hyödyllinen seulontatyökalu mahdollisten kasvaimien tai leesioiden havaitsemiseksi vatsassa. Sydämen CT-skannaus voidaan tilata, kun epäillään erilaisia sydänsairauksia tai poikkeavuuksia.

K: Miksi käyttää CT:tä sähköalalla?

V: Virtamuuntajia käytetään suojaukseen, mittaukseen ja ohjaukseen suurjännitesähköasemilla ja sähköverkossa. Virtamuuntajat voidaan asentaa kojeiston sisään tai laiteholkkiin, mutta hyvin usein käytetään vapaasti seisovia ulkovirtamuuntajia.

K: Toimivatko virtamuuntajat tasavirralla?

V: Muuntaja ei toimi tasavirralla. Tasavirralla ei ole muuttuvaa magneettikenttää, joka indusoituu, jos se syötetään muuntajan ensiökäämin kautta. Siten vain jatkuva magneettikenttä vaikuttaa toisioon, eikä se saa indusoida jännitettä sen liittimiin.

K: Mitkä ovat virtamuuntajan suunnitteluominaisuudet?

V: Tyypillisesti hyvässä virtamuuntajan suunnittelussa keskitytään toisiopuolen alhaisempaan jännitteeseen, korkean läpäisevyyden materiaaliin, korkeaan ydinalueeseen ja suuriin toisiokierroksiin. Tavallisia seikkoja ydinmateriaalien valinnassa ovat alhainen ydinhäviö, alhainen reluktanssiarvo ja alhainen vuontiheys.

Olemme ammattimaisia virtamuuntajien valmistajia ja toimittajia Kiinassa, erikoistuneet tarjoamaan korkealaatuista räätälöityä palvelua. Toivotamme sinut lämpimästi tervetulleeksi ostamaan Kiinassa valmistettua virtamuuntajaa täältä tehtaaltamme.
